ГОСТ 18477-79 (СТ СЭВ 772-83) Контейнеры универсальные. Типы, основные параметры и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Universal containers. Types. Basic parameters and dimensions
ГОСТ 18477-79* (СТ СЭВ 772-83)
(в ред. Изменения N 1, утв. в июле 1982 г., Изменения N 2, утв. в декабре 1984 г., Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
Группа Д88
ОКП 31 7710
Постановлением Государственного комитета СССР по стандартам от 14 сентября 1979 г. N 3572 срок введения установлен с 01.01.1980. Проверен в 1984 г. Постановлением Госстандарта от 07.12.1984 N 4170 срок действия продлен до 01.01.1990. Взамен ГОСТ 18477-73. Переиздание (июль 1986 г.) с Изменениями N 1, 2, утвержденными в июле 1982 г., декабре 1984 г. (ИУС 10-82, 3-85).
Настоящий стандарт распространяется на универсальные унифицированные контейнеры, предназначенные для перевозки грузов преимущественно без транспортной тары железнодорожным, водным и автомобильным транспортом, а также на универсальные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте, включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ 25290-82, а также на универсальные малотоннажные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте. Стандарт не распространяется на универсальные крупнотоннажные контейнеры других кодов, на универсальные контейнеры, обладающие повышенными по сравнению с устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры. В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496/1. Стандарт полностью соответствует СТ СЭВ 772-83. (вводная часть в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. В зависимости от величины массы брутто и конструкции подъемных (строповочных) устройств контейнеры должны изготовляться трех типов: крупнотоннажные - массой брутто от 10 т и выше с угловыми фитингами; среднетоннажные - массой брутто от 3 до 10,0 т с рымными узлами; (в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345) малотоннажные - массой брутто менее 3 т с рымными узлами. (в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345) 1.2. Основные параметры контейнеров должны соответствовать указанным в табл. 1.
Таблица 1
(таблица 1 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
-----------+------------+-------------------------+--------------- Тип ¦Обозначение ¦ Масса брутто, т ¦ Внутренний контейнера ¦типоразмера +------------+------------+ объем, м3, ¦ ¦ R ¦ R ¦ не менее
¦ ¦ ном ¦ макс ¦ Крупнотон-¦1АА ¦ 30 ¦ 30,48 ¦ 65,6 нажные ¦1А ¦ 30 ¦ 30,48 ¦ 61,3 ¦1АХ ¦ 30 ¦ 30,48 ¦ <*> ¦1ВВ <**> ¦ 25 ¦ 25,40 ¦ 48,9 ¦1В <**> ¦ 25 ¦ 25,40 ¦ 45,7 ¦1ВХ <**> ¦ 25 ¦ 25,40 ¦ <*> ¦1СС ¦ 24 ¦ 24,00 ¦ 32,1 ¦1С ¦ 24 ¦ 24,00 ¦ 30,0 ¦1СХ ¦ 24 ¦ 24,00 ¦ <*> ¦1D ¦ 10 ¦ 10,16 ¦ 14,3 ¦1DX ¦ 10 ¦ 10,16 ¦ <*> Среднетон-¦УУКП-5(6) ¦ 5 ¦ 6,00 <***> ¦ 11,3 нажные ¦УУКП-5 ¦ 5 ¦ 5,0 ¦ 11,3 ¦УУК-5(6) ¦ 5 ¦ 6,00 <***> ¦ 10,4 ¦УУК-5 ¦ 5 ¦ 5,00 ¦ 10,4 ¦УУК-5У ¦ 5 ¦ 5,00 ¦ 5,1 ¦УУКП-3(5) ¦ 3 ¦ 5,00 ¦ 5,7 ¦УУК-3(5) ¦ 3 ¦ 5,00 ¦ 5,1 ¦УУК-3 ¦ 3 ¦ 3,00 ¦ 5,1 Малотон- ¦АУК-1,25 ¦ 1,25 ¦ 1,25 ¦ 3,0 нажные ¦АУК-0,625 ¦ 0,625 ¦ 0,63 ¦ 1,4
------------------------------------ <*> Определяют расчетом в зависимости от принятой высоты контейнера. <**> К строительству в СССР не приняты. Параметры учитывают при проектировании подвижного состава. <***> Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств.
Примечание исключено с 1 июля 1988 года. - Изменение N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345.
1.3. Контейнеры УУК-5У предназначены для перевозки грузов с объемной массой более 490 кг/м3. 1.4. Крупнотоннажные и среднетоннажные контейнеры всех типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей, съемным тентом или без них. Внутренний объем открытых контейнеров типоразмеров 1СС и 1С должен быть соответственно не менее 31,5 и 29,5 м3, контейнеров других типоразмеров - по согласованию с транспортными министерствами. (п. 1.4 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345) (Измененная редакция, Изм. N 2). 1.5. (Исключен, Изм. N 2). 1.6. Условное обозначение контейнера должно состоять из обозначения типоразмера и обозначения настоящего стандарта. В условном обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ 25290-82. Примеры условного обозначения: универсального унифицированного закрытого крупнотоннажного контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией при общей площади поперечного сечения вентиляционных отверстий менее 25 см2/м, номинальной длины контейнера: 1АА ГОСТ 18477-79 код 10 ГОСТ 25290-82 то же, открытого крупнотоннажного контейнера массой брутто 24 т, высотой менее 2438 мм, с проемом в одном торце: 1СХ ГОСТ 18477-79 код 50 ГОСТ 25290-82 то же, среднетоннажного контейнера номинальной и предельной массой брутто 5 т, высотой 2400 мм: УУК-5 ГОСТ 18477-79 то же, среднетоннажного контейнера номинальной массой брутто 3 т и предельной 5 т, высотой 2591 мм: УУКП-3(5) ГОСТ 18477-79 автомобильного универсального малотоннажного контейнера массой брутто 1,25 т: АУК-1,25 ГОСТ 18477-79. Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт. 1 - 6 и табл. 2.
Таблица 2
---------+-------------------------------------------------+------ Обозна- ¦ Размеры ¦Номер чение +--------------------------------+----------------+чер- типораз- ¦ наружные ¦ внутренние, ¦тежа меров
¦ ¦ не менее ¦ ¦ длина L
¦ ширина В ¦ высота Н ¦дли- ¦ши- ¦высо-¦ 1АА ¦12192 ¦2438 ¦2591 ¦11988¦2330¦2350 ¦ 1 ¦ -10
¦ -5 ¦ -5 ¦ ¦ ¦ ¦ ¦ -10
¦ -5 ¦ -5 ¦ ¦ ¦ ¦ ¦ -10
¦ -5 ¦ ¦ ¦ ¦ ¦ ¦ -10
¦ -5 ¦ -5 ¦ ¦ ¦ ¦ ¦ -10
¦ -5 ¦ -5 ¦ ¦ ¦ ¦ ¦ -10
¦ -5 ¦ ¦ ¦ ¦ ¦ ¦ -6
¦ -5 ¦ -5 ¦ ¦ ¦ ¦ ¦ -6
¦ -5 ¦ -5 ¦ ¦ ¦ ¦ ¦ -5
¦ -5 ¦ ¦ ¦ ¦ ¦ ¦ -5
¦ -5 ¦ -5 ¦ ¦ ¦ ¦ ¦ -5
¦ -5 ¦ ¦ ¦ ¦ ¦ УУКП-5 ¦2100 +/- 5¦2650 +/- 7¦2591 +/- 5¦1950 ¦2515¦2310 ¦ 2 УУК-5(6) ¦2100 +/- 5¦2650 +/- 7¦2400 +/- 5¦1950 ¦2515¦2128 ¦ 2 УУК-5 ¦2100 +/- 5¦2650 +/- 7¦2400 +/- 5¦1950 ¦2515¦2128 ¦2; 3 УУК-5У ¦2100 +/- 5¦1325 +/- 3¦2400 +/- 5¦1980 ¦1216¦2128 ¦4; 5 УУКП-3(5)¦2100 +/- 5¦1325 +/- 3¦2591 +/- 5¦1980 ¦1225¦2380 ¦4; 5 УУК-3(5) ¦2100 +/- 5¦1325 +/- 3¦2400 +/- 5¦1980 ¦1225¦2128 ¦4; 5 УУК-3 ¦2100 +/- 5¦1325 +/- 3¦2400 +/- 5¦1980 ¦1225¦2128 ¦4; 5 АУК-1,25 ¦1800 +/- 5¦1050 +/- 3¦2000 +/- 5¦1720 ¦960 ¦1820 ¦ 6 АУК-0,625¦1150 +/- 3¦1050 +/- 3¦1700 +/- 5¦1070 ¦910 ¦1520 ¦ 6
------------------------------------ <*> Определяют расчетом в зависимости от принятой наружной высоты контейнера.
Примечания. 1. Внутреннюю высоту открытых контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и 1СС кодов 50 - 53 допускается уменьшать по согласованию между изготовителем и заказчиком до 2311 мм и типоразмеров 1А, 1С и 1D - до 2158 мм при соответствующем изменении внутреннего объема. 2. Высота открытых контейнеров типоразмеров 1АХ, 1ВХ, 1СХ и 1DX с учетом возможности их двухъярусной перевозки на железнодорожном транспорте не должна превышать 1580 мм. Любая большая высота в пределах до 2438 мм должна согласовываться с МПС. 3. Размеры, указанные в табл. 2 и примечаниях к ней, действительны при температуре 20 °C.
(п. 1.6 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345) (Измененная редакция, Изм. N 1, 2).
2. РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ И ОСНОВНЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИИ КОНТЕЙНЕРОВ (в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
2.1. Ширина и высота торцевого дверного проема закрытых контейнеров должны быть равны внутренней ширине и высоте контейнера или иметь размеры не менее указанных в табл. 3. (в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
Таблица 3
--------------------------+--------------------------------------- Обозначение типоразмеров ¦Размеры торцовых <*> дверных проемов, ¦ мм, не менее +------------------+-------------------- ¦ ширина ¦ высота --------------------------+------------------+-------------------- 1АА ¦ 2286 ¦ 2261 1А ¦ 2286 ¦ 2134 1ВВ ¦ 2286 ¦ 2261 1В ¦ 2286 ¦ 2134 1СС ¦ 2286 ¦ 2261 1С ¦ 2286 ¦ 2134 1D ¦ 2286 ¦ 2134 УУКП-5(6) ¦ 1950 ¦ 2280 УУКП-5 ¦ 1950 ¦ 2280 УУК-5(6) ¦ 1950 ¦ 2100 УУК-5 ¦ 1950 ¦ 2100 УУК-5У ¦ 1216 ¦ 2090 УУКП-3(5) ¦ 1225 ¦ 2300 УУК-3(5) ¦ 1225 ¦ 2090 УУК-3 ¦ 1225 ¦ 2090 АУК-1,25 <**> ¦ 1020 ¦ 1780 АУК-0,625 <**> ¦ 1070 ¦ 1500 (в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
-------------------------------- <*> Торцевым считают дверной проем, размещенный в одной из стенок с наименьшей длиной. <**> У контейнеров типоразмеров АУК-1,25 и АУК-0,625 вместо торцевых следует устраивать боковые двери.
Примечание исключено с 1 июля 1988 года. - Изменение N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345.
2.2. По требованию заказчика закрытые контейнеры кодов 02 и 04 типоразмеров 1АА, 1А, 1СС и 1С следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1А, 1С) или 2200 мм (1АА, 1СС). Внутренняя ширина таких контейнеров, а также открытых контейнеров кодов 52 и 53 может быть уменьшена по сравнению с указанной в табл. 2 в пределах, согласованных с заказчиком. (п. 2.2 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345) (Измененная редакция, Изм. N 1).
Крупнотоннажные контейнеры
Черт. 1
Примечание. Черт. 1 - 9 не определяют конструкцию контейнера.

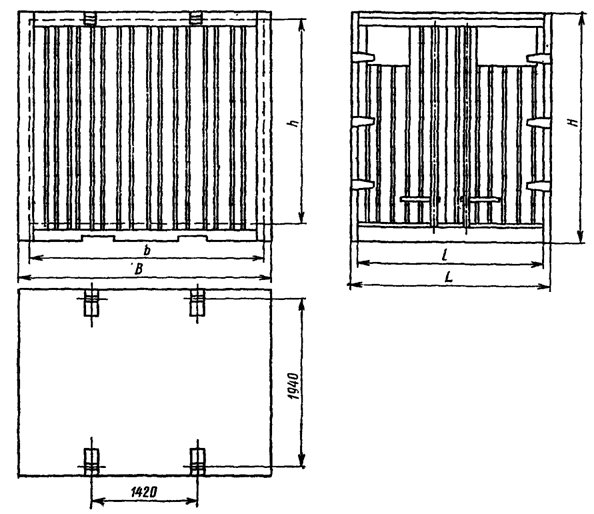

Среднетоннажные контейнеры УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5 (в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
Черт. 2
Среднетоннажные контейнеры УУК-5 с угловыми фитингами
Черт. 3
Примечание. Применение контейнера УУК-5 с угловыми фитингами допускается только при наличии согласия транспортных министерств, участвующих в их перевозках.
Среднетоннажные контейнеры УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3 (в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
Черт. 4
Среднетоннажные контейнеры УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3 (в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
Черт. 5
Черт. 4 и 5. (Измененная редакция, Изм. N 1).
Малотоннажные контейнеры АУК-1,25 и АУК-0,625 (в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
Черт. 6

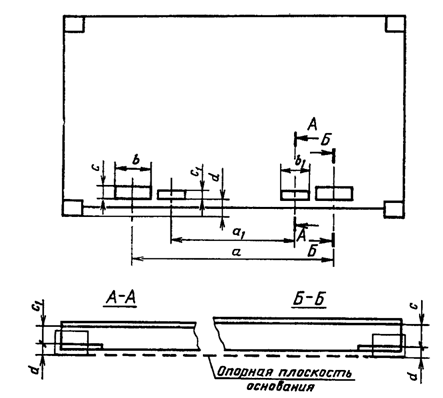

2.3. При наличии у контейнеров типоразмеров УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3 боковой двери (черт. 4) вместо торцовой ширина и высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров. Если такое равенство обеспечить невозможно, то ширина бокового дверного проема у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а высота - не менее 2090 мм у контейнеров типоразмеров УУК-5У, УУК-3(5), УУК-3 и не менее 2280 мм - у контейнера типоразмера УУКП-3(5). Размеры бокового дверного проема контейнеров типоразмеров УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5 устанавливаются транспортными министерствами. (п. 2.3 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345) 2.4. Размеры угловых фитингов и их расположение на крупнотоннажных контейнерах - по ГОСТ 20527-82. 2.5. Размеры и расположение рымных узлов закрытых среднетоннажных контейнеров - по ГОСТ 18579-79 и приведенным на черт. 2 - 5, открытых среднетоннажных - по утвержденной конструкторской документации, автомобильных малотоннажных - по ГОСТ 22225-76. (п. 2.5 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345) (Измененная редакция, Изм. N 2). 2.6. При оборудовании угловыми фитингами контейнеров типоразмера УУК-5 их расположение должно соответствовать указанному на черт. 3. Разница между расстояниями, замеренными между центрами отверстий диагонально противоположных угловых фитингов, не должна превышать 5 мм. 2.7. Размеры и размещение закрытых снизу вилочных проемов у контейнеров типоразмеров 1СС, 1С, 1СХ, 1D и 1DX с торцевыми дверями должны соответствовать указанным на черт. 7 и в табл. 4.
Черт. 7
Таблица 4
-----------+------------------------------------------------------ Типоразмеры¦ Размеры, мм контейнеров+---------------------------+-------------------------- ¦ первая пара вилочных ¦ вторая пара вилочных ¦ проемов (для груженых или ¦ проемов (только для ¦ порожних контейнеров) ¦ порожних контейнеров) +-----------+----+----+-----+----------+-------+------- ¦ а ¦ b ¦ с ¦ d ¦ а ¦ b ¦ с ¦ ¦ ¦ ¦ ¦ 1 ¦ 1 ¦ 1 ¦ +----+----+-----+ +-------+------- ¦ ¦ не менее ¦ ¦ не менее -----------+-----------+----+----+-----+----------+-------+------- 1СС ¦2050 +/- 50¦355 ¦115 ¦ 20 ¦900 +/- 50¦ 305 ¦ 102 1С
¦ ¦ ¦ ¦ ¦ ¦ ¦ 1D ¦900 +/- 50 ¦305 ¦102 ¦ 20 ¦ - ¦ - ¦ - 1DX
¦ ¦ ¦ ¦ ¦ ¦ ¦
Примечание. с и
При наличии у контейнеров типоразмеров 1СС, 1С и 1СХ второй пары вилочных проемов расстояние между их вертикальными осями должно соответствовать указанному на черт. 7 и в табл. 4. Ширина и высота открытых снизу вилочных проемов и расстояние между их вертикальными осями у среднетоннажных контейнеров должны быть одинаковыми у контейнеров всех типоразмеров и соответственно составлять 300, 100 и 950 мм. Примечания. 1. Вторая внутренняя пара вилочных проемов у контейнеров типоразмеров 1СС, 1С и 1СХ предназначена для использования только при подъеме порожних контейнеров. 2. Крупнотоннажные контейнеры с боковыми дверями вилочными проемами не оборудуются. (в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
2.8. Размеры и размещение подхватных устройств в основании крупнотоннажных контейнеров, применение которых допускается, но не является обязательным, должны соответствовать указанным на черт. 8.
1 - часть стенки, включая выступающие заклепки и головки болтов, не должна отстоять от внутренней грани предохранительной полосы (планки, кромки) более чем
на должна быть плоской и горизонтальной и образовывать с предохранительной полосой прямой угол; 3 - нижняя поверхность нижних угловых фитингов.
Черт. 8 (чертеж 8 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)
Примечание. Размеры и размещение подхватных устройств в основании контейнеров типоразмеров 1АХ, 1СХ, 1DX такие же, как соответственно у контейнеров типоразмеров 1АА (1А), 1СС (1С) и 1D.
2.9. Размеры паза (туннеля) в основании контейнеров типоразмеров 1АА, 1А и 1АХ, выполняемого по требованию заказчика, должны соответствовать указанным на черт. 9 и в табл. 5. (Измененная редакция, Изм. N 1).
1 - поверхность торцовой стенки; 2 - нижняя поверхность поперечных элементов основания
Черт. 9
Примечания. 1. Высоту паза Н проверяют на расстоянии 600 мм от его конца. 2. Опорные поверхности паза могут быть сплошными с минимальной длиной, приведенной в табл. 5, и иметь сечение, показанное на чертеже жирными линиями, или состоять из отдельных площадок, отвечающих требованиям ГОСТ 20259-80.
Таблица 5
Размеры, мм -------------+------------------------------+--------------------- Длина ¦ Ширина ¦ Высота ---------+---+-------+-------+-------+------+-----+-----+--------- L ¦ l ¦ В ¦ В ¦ В ¦ b ¦ Н ¦ h ¦ с ¦ ¦
max¦ 1 ¦ 2 ¦ min¦ ¦ ¦ ¦ +1¦ ¦ +3 ¦ ¦ ¦ 0 ¦ ¦ +5 От 3150 ¦6 ¦930 ¦1029 ¦От 1070¦25 ¦120 ¦От 35¦12,5 до 3500 ¦ -2¦ ¦ 0 ¦до 1130¦ ¦ -3¦до 70¦ -1,5
ГОСТ 18477-79 (СТ СЭВ 772-83) Контейнеры универсальные. Типы, основные параметры и размеры
|
-
высота проема в свету.
мм;
2 - полка балки в зоне контакта с лапой захвата
