Изменение N 2 ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

(утв. и введено в действие Приказом Росстандарта от 09.12.2013 N 2219-ст)



См. ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования в действующей редакции.



Утверждено и введено в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 9 декабря 2013 г. N 2219-ст



Источник публикации: ИУС "Национальные стандарты", N 4, 2014

Документ введен в действие с 28 февраля 2014 года.



ИЗМЕНЕНИЕ N 2 ГОСТ Р 52290-2004

"ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ.

ЗНАКИ ДОРОЖНЫЕ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ"



Дата введения

28 февраля 2014 года



Раздел 2. Для ГОСТ 9.401-91 и ГОСТ 9.403-80 исключить слова: "материалов и изделий".

Пункт 3.2. Первый абзац дополнить словами: "Знаки 1.8, 1.15, 1.16, 1.18 - 1.21, 1.33, 2.6, 3.11 - 3.16, 3.18.1 - 3.25 допускается выполнять на желтом фоне".

Пункт 3.14. Второй абзац. Заменить номер: 8.21.2 на 8.24.

Пункт 4.2. Первый абзац после номера 6.10.2 дополнить номером: 6.11;

дополнить абзацем (после первого):

"Фон знаков (частей или вставок), предназначенных для указания туристических объектов, должен быть коричневого цвета";

третий абзац после слов "на вставке с синим фоном" дополнить словами: "названия туристических объектов - на вставке с коричневым фоном";

четвертый абзац после слов "на вставке с зеленым фоном" дополнить словами: "названия туристических объектов - на вставке с коричневым фоном";

шестой абзац после слов "на вставке с зеленым или синим фоном" дополнить словами: "названия туристических объектов - на вставке с коричневым фоном";

последний абзац изложить в новой редакции:

"Вставки следует выполнять без каймы, за исключением синих, зеленых или коричневых вставок на зеленом или синем фоне".

Пункт 4.3. Первый абзац после слов "в населенном пункте" дополнить словами: "коричневый фон, если указанные объекты являются туристическими";

последний абзац после слов "зеленый, синий, белый" дополнить словом: "коричневый".

Пункт 4.4. Первый абзац дополнить словами: "Знаки 6.11, на которых указывают наименования туристических объектов, должны иметь коричневый фон".

Пункт 4.8. Второй абзац изложить в новой редакции:

"Предпочтительно использовать больший шрифт, принятый для данной дороги. Надписи, относящиеся к второстепенным пунктам маршрута, допускается выполнять ближайшим меньшим шрифтом".

Пункт 4.11. Последний абзац после слов "к второстепенным объектам" изложить в новой редакции: "определяют в этом случае по шрифту, которым выполнено название этого объекта".

Пункт 4.15. Второй абзац дополнить словами:

"Изображения пиктограмм приведены в приложении И".

Пункт 4.20 изложить в новой редакции:

"4.20. На знаках, предназначенных для установки на дорогах, по которым проходят маршруты иностранных туристов, надписи, обозначающие объекты инфраструктуры (город, улица, стадион, музей и т.п.) и географические объекты (гора, река, озеро и т.п.) дублируют на английском языке.

Допускается сокращать на знаках русские и английские слова в соответствии с таблицей Г.4.

Названия населенных пунктов (объектов) стран, где применяют латинский алфавит, допускается писать так, как принято в этих странах. При этом наименования географических объектов и объектов инфраструктуры повторяют буквами латинского алфавита в соответствии с транслитерацией букв русского алфавита по таблице Г.5".

Пункт 5.2.2 после слов "на щите прямоугольной формы" дополнить словами: "который при необходимости изготовляют по приложению Ж".

Пункт 5.3.3. Второй абзац после слова "(микростеклошариков)" дополнить словами: "или микропризм";

третий абзац после слов "сгруппированных в ячейках" дополнить словами: "или микропризм;".

Пункт 5.3.4 после слов "из пленки одного типа" дополнить словами: "и иметь одинаковую оптическую систему".

Пункт 5.5.1. Первый абзац после слов "для синего" дополнить словами: "и коричневого".

Пункт 5.5.3 после слов "в таблице 5.2" дополнить словами: ", при углах наблюдения Рисунок 74и Рисунок 75- в таблицах 5.2а и 5.2б соответственно";

таблицу 5.2 дополнить значениями коэффициента световозвращения для пленок коричневого цвета:



Цвет элемента изображения знака

Тип пленки

Угол освещения Рисунок 76(при Рисунок 77)

10°

20°

30°

40°

Коэффициент световозвращения, Рисунок 78

Коричневый

А

0,6

0,45

0,3

0,2

-

Б

8,0

-

-

5,0

3,0

В

35

28

20

15

8



дополнить таблицами - 5.2а, 5.2б:



Таблица 5.2а



Цвет элемента изображения знака

Тип пленки

Угол наблюдения Рисунок 79

Угол освещения Рисунок 80(при Рисунок 81)

10°

20°

30°

40°

Коэффициент световозвращения, Рисунок 82

Белый, серебристый

В

80,0

70,0

60,0

50,0

15,0

Красный

В

20,0

18,0

16,0

13,0

5,0

Оранжевый

В

18,0

16,0

15,0

10,0

2,0

Желтый

В

65,0

55,0

45,0

40,0

13,0

Зеленый

В

10,0

8,0

7,0

5,0

2,0

Синий

В

5,0

4,5

3,5

2,5

1,0



Таблица 5.2б



Цвет элемента изображения знака

Тип пленки

Угол наблюдения Рисунок 83

Угол освещения Рисунок 84(при Рисунок 85)

10°

20°

30°

40°

Коэффициент световозвращения, Рисунок 86

Белый, серебристый

В

15,0

14,0

13,0

9,0

1,5

Красный

В

3,0

2,8

2,5

2,0

0,5

Оранжевый

В

7,5

7,0

6,5

4,5

1,0

Желтый

В

10,0

9,0

8,0

6,0

1,0

Зеленый

В

1,5

1,2

1,0

-

-

Синий

В

1,0

-

-

-

-



последний абзац изложить в новой редакции:

"Равномерность распределения коэффициента световозвращения для одного цвета изображения знака (при одинаковых углах освещения) должна быть не менее 90%".

Пункт 5.6.1. Таблицу 5.3 дополнить значениями координат цветности для пленок коричневого цвета:



Таблица 5.3



Цвет элемента изображения

Обозначение координат

Координаты цветности угловых точек цветовых областей

Знаки со световозвращающей поверхностью

Знаки с внутренним и внешним освещением

Коричневый

x

0,455

0,523

0,558

0,479

0,407

0,475

0,510

0,427

y

0,397

0,429

0,394

0,373

0,373

0,405

0,370

0,353



рисунки 1, 2 заменить новыми:



Рисунок 87

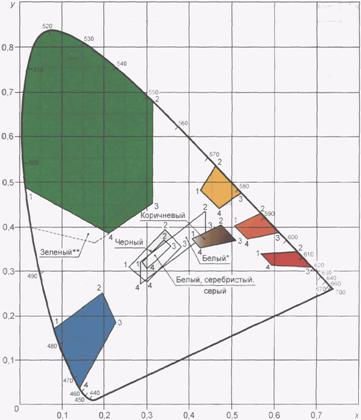

Рисунок 1. График цветовых областей для знаков

со световозвращающей поверхностью



Рисунок 88



Рисунок 2. График цветовых областей для знаков

с внутренним и внешним освещением



Пункт 5.6.2. Таблицу 5.4 дополнить значениями коэффициента яркости для элементов изображений знаков для коричневого цвета:



Таблица 5.4



Цвет элемента изображения

Коэффициент яркости Рисунок 89, %, не менее

Знаки со световозвращающей поверхностью

Знаки с внутренним и внешним освещением

Коричневый

3

5



Пункт 5.7.1. Перечисление е). Исключить слово: "марку".

Пункт 8.2.2 дополнить абзацем:

"Измерение коэффициента яркости флуоресценции проводят спектроколориметром при геометрии измерения 45°/0° относительно источника света Д65 (ГОСТ 7221) со спектральной плотностью мощности излучения Рисунок 90, соответствующей дневному свету в спектральном диапазоне от 300 до 380 нм, с возможностью перекрытия ультрафиолетовой части излучения".

Пункт 10.2. Второй абзац. Заменить слова: "два года" на "не менее пяти лет";

третий абзац. Заменить слова: "семь лет" на "не менее семи лет".

Приложение А. Таблица А.1. Изображение знака 1.25 заменить новым:



Изображение и номер знака

Наименование знака

Рисунок 91



1.25

Дорожные работы



Таблица А.4. Знак 4.4. Заменить номер и наименование: "4.4. Велосипедная дорожка" на "4.4.1. Велосипедная дорожка или полоса"; заменить номер: 4.5 на 4.5.1;

таблицу А.4 дополнить изображениями, номерами и наименованиями предписывающих знаков - "4.4.2. Конец велосипедной дорожки или полосы", "4.5.2. Пешеходная и велосипедная дорожка с совмещенным движением", "4.5.3. Конец пешеходной и велосипедной дорожки с совмещенным движением", "4.5.4 и 4.5.5. Пешеходная и велосипедная дорожка с разделением движения", "4.5.6 и 4.5.7. Конец пешеходной и велосипедной дорожки с разделением движения":



Изображение и номер знака

Наименование знака

Рисунок 92



4.4.2

Конец велосипедной дорожки или полосы

Рисунок 93



4.5.2

Пешеходная и велосипедная дорожка с совмещенным движением

Рисунок 94



4.5.3

Конец пешеходной и велосипедной дорожки с совмещенным движением

Рисунок 95



4.5.4

Пешеходная и велосипедная дорожка с разделением движения

Рисунок 96



4.5.5

Рисунок 97



4.5.6

Конец пешеходной и велосипедной дорожки с разделением движения

Рисунок 98



4.5.7



Таблица А.5. Заменить номер знака: 5.11 на 5.11.1;

дополнить изображениями, номерами и наименованиями знаков особых предписаний - "5.11.2. Дорога с полосой для велосипедов", "5.13.3 и 5.13.4. Выезд на дорогу с полосой для велосипедов", "5.14.1. Конец полосы для маршрутных транспортных средств":



Изображение и номер знака

Наименование знака

Рисунок 99



5.11.2

Дорога с полосой для велосипедов

Рисунок 100



5.13.3

Выезд на дорогу с полосой для велосипедов

Рисунок 101



5.13.4

Рисунок 102



5.14.1

Конец полосы для маршрутных транспортных средств



Таблица А.6. Знак 6.4. Заменить наименование: "Место стоянки" на "Парковка (парковочное место)";

изображения информационных знаков 6.9.1*, 6.10.1*, 6.11* дополнить новыми:



Изображение и номер знака

Наименование знака

Рисунок 103



6.9.1*

Предварительный указатель направлений

Рисунок 104



6.10.1*

Указатель направлений

Рисунок 105



6.11*

Наименование объекта



Таблицу А.8 дополнить изображениями, номерами и наименованием знаков дополнительной информации - "8.4.9 - 8.4.14. Кроме вида транспортного средства", "8.23. Фотовидеофиксация", "8.24. Работает эвакуатор":



Изображение и номер знака

Наименование знака

Рисунок 106



8.4.9

Кроме вида транспортного средства

Рисунок 107



8.4.10

Рисунок 108



8.4.11

Рисунок 109



8.4.12

Рисунок 110



8.4.13

Рисунок 111



8.4.14

Рисунок 112



8.23

Фотовидеофиксация

Рисунок 113



8.24

Работает эвакуатор



Приложение Б. Группу "Предписывающие знаки" дополнить изображениями знаков - 4.4.2, 4.5.2 - 4.5.7 на масштабной сетке:



4.4.2



Рисунок 114



4.5.2



Рисунок 115



4.5.3



Рисунок 116



4.5.4



Рисунок 117



4.5.5



Рисунок 118



4.5.6



Рисунок 119



4.5.7



Рисунок 120



группу "Знаки особых предписаний" дополнить изображениями знаков - 5.11.2, 5.13.3, 5.13.4, 5.14.1 на масштабной сетке:



5.11.2



Рисунок 121



5.13.3



Рисунок 122



5.13.4



Рисунок 123



5.14.1



Рисунок 124



группу "Знаки дополнительной информации (таблички)" дополнить изображениями знаков - 8.4.9 - 8.4.14, 8.23, 8.24 на масштабной сетке:



8.4.9



Рисунок 125



8.4.10



Рисунок 126



8.4.11



Рисунок 127



8.4.12



Рисунок 128



8.4.13



Рисунок 129



8.4.14



Рисунок 130



8.23



Рисунок 131



8.24



Рисунок 132



Таблицу Г.4 для следующих слов, указанных на русском языке, изложить в новой редакции:



Слова

Сокращение слов

на русском языке

на английском языке

на русском языке

на английском языке

Аэропорт

airport

Не сокращается

Не сокращается

Бульвар

boulevard

бул.

Blvd.

Долина

valley

дол.

Vly

Завод

-

з-д

-

Километр в час

kilometer per hour

км/ч

km/h

Минута

minute

мин

min

Озеро

lake

оз.

Не сокращается

Перевал

pass

п-л

Не сокращается

Проспект

avenue

пр-т

Ave

Река

river

р.

Riv

Улица

street

ул.

Str (или St)

Центр города

center

Не сокращается

Не сокращается

Час

hour

ч

h

Шоссе

highway

ш.

HWY



Приложение Д. Таблица Д.4. Графа "Номер знака". Заменить номера: 3.10, 4.4, 4.5 на 3.10, 4.4.1 - 4.5.7;

таблица Д.5. Графа "Номер знака". Заменить номер: 5.14 на 5.14.1;

таблица Д.8. Графа "Номер знака". Заменить номера: 8.14 - 8.21.3 на 8.14 - 8.21.3, 8.23, 8.24;

примечание дополнить абзацем:

"Для знаков 8.4.9 - 8.4.14 размер H увеличивают на 1/3".

Стандарт дополнить приложениями - Ж, И:



"Приложение Ж

(обязательное)



ЩИТЫ ДЛЯ РАЗМЕЩЕНИЯ ИЗОБРАЖЕНИЙ ДОРОЖНЫХ ЗНАКОВ



Ж.1. Щиты для размещения изображений дорожных знаков изготовляют с использованием световозвращающей флуоресцентной пленки желто-зеленого цвета.

Для изготовления изображений знаков на них используют пленки типа В.

Ж.2. Значения коэффициента световозвращения Рисунок 133флуоресцентных световозвращающих пленок, используемых для изготовления щитов, должны быть не менее значений, указанных в таблице Ж.1.



Таблица Ж.1



Цвет фона щита

Угол наблюдения Рисунок 134

Рисунок 135

Рисунок 136

Рисунок 137

Угол освещения Рисунок 138(при Рисунок 139)

10°

20°

30°

40°

10°

20°

30°

40°

10°

20°

30°

40°

Коэффициент световозвращения, Рисунок 140

Флуоресцентный желто-зеленый

270

180

120

80

50

96

80

55

36

20

17

16

14

9

1,5



Ж.3. Координаты цветности (x, y) точек пересечения граничных линий цветовых областей для флуоресцентной световозвращающей пленки, определяемые в колориметрической системе МКО 1931 г. для источника типа Д65 (ГОСТ 7721) при геометрии измерения 45°/0°, должны соответствовать значениям, указанным в таблице Ж.2.



Таблица Ж.2



Цвет фона щита

Обозначение координат

Координаты цветности угловых точек цветовых областей

1

2

3

4

Флуоресцентный желто-зеленый

x

0,376

0,438

0,460

0,387

y

0,568

0,508

0,540

0,610



Ж.4. Коэффициенты яркости и флуоресцентной яркости флуоресцентной световозвращающей пленки должны соответствовать значениям, указанным в таблице Ж.3.



Таблица Ж.3



Цвет фона щита

Коэффициент яркости Рисунок 141, %, не менее

Коэффициент яркости флуоресценции Рисунок 142, %, не менее

Флуоресцентный желто-зеленый

60

35



Ж.5. Изображения дорожных знаков на щитах размещают по рисунку Ж.1.



Рисунок 143



В скобках указаны размеры щита для знаков типоразмера III



Рисунок Ж.1. Примеры размещения изображений дорожных знаков

типоразмеров II и III на щите: а - на одном щите;

б - на отдельных щитах



Приложение И

(обязательное)



ИЗОБРАЖЕНИЯ ПИКТОГРАММ, ОТНОСЯЩИХСЯ К ОБЪЕКТАМ ТУРИЗМА

И СПОРТА НА ЗНАКАХ 6.9.1 - 6.11



Рисунок 144



Музей, усадьба, художественная галерея



Рисунок 145



Памятник архитектуры (в т.ч. культовое сооружение),

исторический памятник



Рисунок 146



Природный заповедник, национальный парк, ботанический сад



Рисунок 147



Спортивный объект".
