ГОСТ 10807-78

Знаки дорожные. Общие технические условия

 Приложение 2 (обязательное). Шрифт на масштабной сетке



  1. Группы, наименования, изображения

  2. Размеры

  3. Знаки индивидуального проектирования 5.20.1,  5.20.2,  5.21.1-5.27,

     5.29.1, 5.29.2, 5.31

  4. Технические требования

  5. Правила приемки

  6. Методы испытаний

  7. Маркировка, упаковка, транспортирование и хранение

  8. Гарантии изготовителя

  Приложение 1 (обязательное). Изображения знаков на масштабной сетке

  Приложение 2 (обязательное). Шрифт на масштабной сетке

  Приложение 3 (справочное).   Примеры компоновки знаков индивидуального

                               проектирования



С 1 января 2006 г. На территории Российской Федерации действует ГОСТ Р 52290-2004. Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

См. также: ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств





Приложение 2 Обязательное



Шрифт на масштабной сетке



  Буквы русского алфавита

  Буквы латинского алфавита

  Буквы армянского алфавита

  Буквы грузинского алфавита

  Цифры и знаки препинания

  Буквы на основе русского алфавита

  Буквы на основе латинского алфавита



Буквы русского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

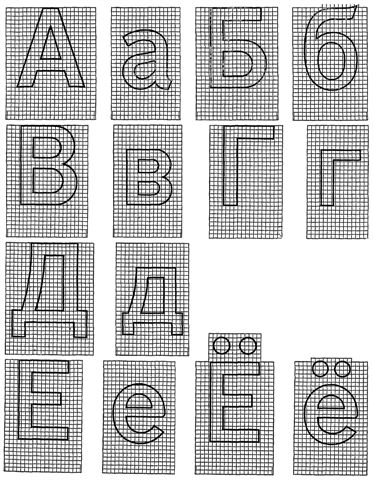

Рис. 1. Буквы русского алфавита "А" - "Е



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 2. Буквы русского алфавита "Ж" - "М



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 3. Буквы русского алфавита "Н" - "Ф



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 4. Буквы русского алфавита "Х" - "Щ



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 5. Буквы русского алфавита "Ъ" - "Я





Буквы латинского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 6. Буквы латинского алфавита "A" - "H



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 7. Буквы латинского алфавита "I" - "O



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 8. Буквы латинского алфавита "P" - "V



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 9. Буквы латинского алфавита "W" - "Z





Буквы армянского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

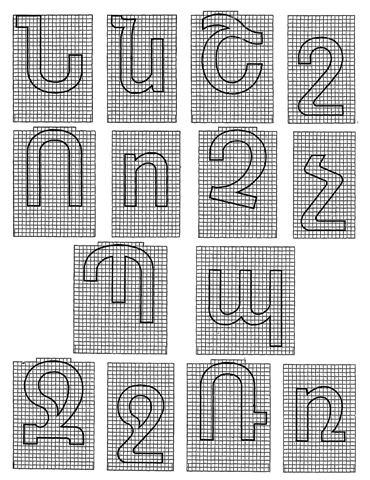

Рис. 10. Буквы армянского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 11. Буквы армянского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 12. Буквы армянского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 13. Буквы армянского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 14. Буквы армянского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 15. Буквы армянского алфавита





Буквы грузинского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 16. Буквы грузинского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 17. Буквы грузинского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 18. Буквы грузинского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 19. Буквы грузинского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 20. Буквы грузинского алфавита





Цифры и знаки препинания



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 21. Цифры



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 22. Знаки препинания





Буквы на основе русского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 23. Буквы на основе русского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 24. Буквы на основе русского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 25. Буквы на основе русского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 26. Буквы на основе русского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 27. Буквы на основе русского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 28. Буквы на основе русского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 29. Буквы на основе русского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 30. Буквы на основе русского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 31. Буквы на основе русского алфавита





Буквы на основе латинского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

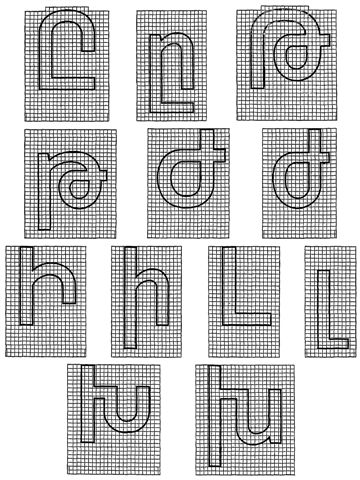

Рис. 32. Буквы на основе латинского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 33. Буквы на основе латинского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 34. Буквы на основе латинского алфавита



ГОСТ 10807-78 Знаки дорожные. Общие технические условия. Приложение 2 Обязательное. Шрифт на масштабной сетке

Рис. 35. Буквы на основе латинского алфавита





ГОСТ 10807-78 Знаки дорожные. Общие технические условия Приложение 2 обязательное. Шрифт на масштабной сетке
