Приложение 3 Справочное



Примеры компоновки знаков индивидуального проектирования

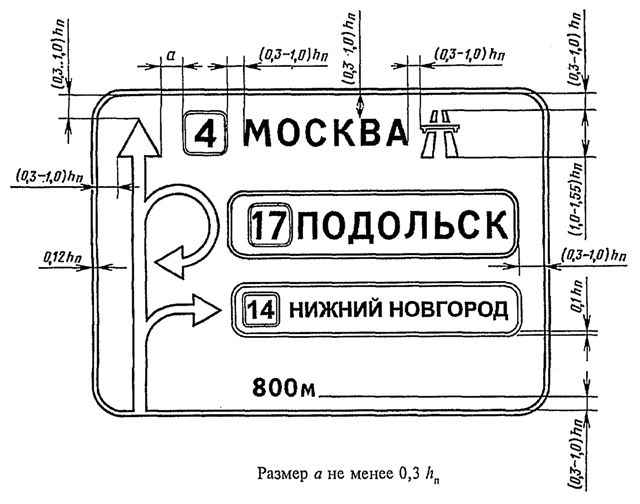

Знак 5.20.1. Предварительный указатель направлений

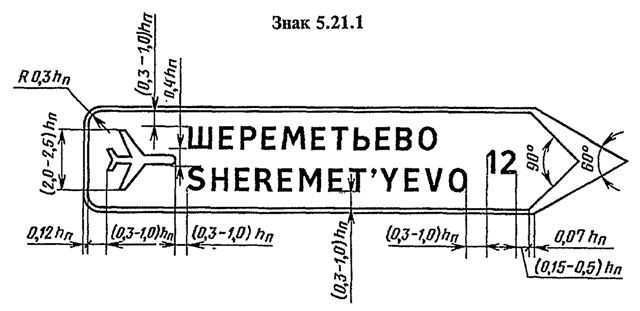

Знак 5.21.1. Указатель направления

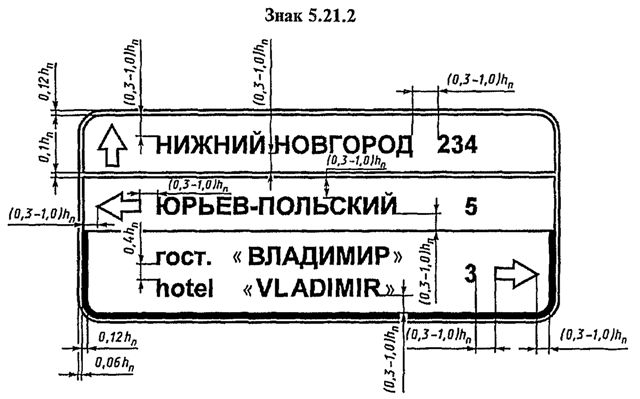

Знак 5.21.2. Указатель направления



Знак 5.27. Указатель расстояний
